NOM-001-SEDE y Normas NMX: Fundamentos Esenciales para Instalaciones Eléctricas Seguras en México
Guía completa para profesionales del sector eléctrico
Las instalaciones eléctricas en México están reguladas por un marco normativo estricto que garantiza la seguridad, eficiencia y calidad en el uso de la energía eléctrica. En este artículo, exploraremos a fondo las normas más importantes: la NOM-001-SEDE-2012 y las Normas Mexicanas (NMX) relacionadas con conductores y cables eléctricos, proporcionando una guía completa para profesionales, técnicos y propietarios.
¿Qué es la NOM-001-SEDE-2012?
La Norma Oficial Mexicana NOM-001-SEDE-2012 es el documento técnico fundamental que establece las especificaciones y lineamientos para las instalaciones eléctricas en México. Esta norma, publicada en el Diario Oficial de la Federación, reemplazó a la versión anterior (NOM-001-SEDE-2005) y representa la evolución tecnológica y las mejores prácticas en seguridad eléctrica.
📋 Dato Importante
Esta norma establece las especificaciones y lineamientos técnicos que las instalaciones eléctricas deben cumplir para garantizar un aprovechamiento seguro, correcto y responsable de la energía eléctrica, preservando la integridad física de las personas y las propiedades e infraestructura.
Objetivos Principales de la NOM-001-SEDE
Protección de Vidas y Propiedades
Establecer medidas preventivas contra riesgos eléctricos como electrocutiones, incendios y explosiones
Eficiencia Energética
Optimizar el uso de la energía eléctrica mediante instalaciones correctamente dimensionadas
Compatibilidad Técnica
Asegurar que todos los componentes del sistema eléctrico funcionen en armonía
Estructura y Contenido de la NOM-001-SEDE-2012
La norma se organiza en diferentes capítulos que cubren aspectos específicos:
Capítulo 1: Disposiciones Generales
- Definiciones técnicas y terminología especializada
- Alcance y aplicabilidad de la norma
- Métodos de instalación permitidos
Capítulo 2: Alambrado y Protección
- Especificaciones para conductores eléctricos
- Sistemas de protección contra sobrecargas y cortocircuitos
- Requisitos de aislamiento y blindaje
Capítulo 3: Métodos de Alambrado
- Técnicas de instalación de conductores
- Canalizaciones y sistemas de ductos
- Distancias mínimas de seguridad
Capítulo 4: Equipo para Uso General
- Especificaciones para interruptores, contactos y luminarios
- Motores y equipos de control
- Transformadores y equipos de distribución
Normas Mexicanas NMX Complementarias
Las Normas Mexicanas (NMX) complementan la NOM-001-SEDE estableciendo especificaciones detalladas para componentes específicos:

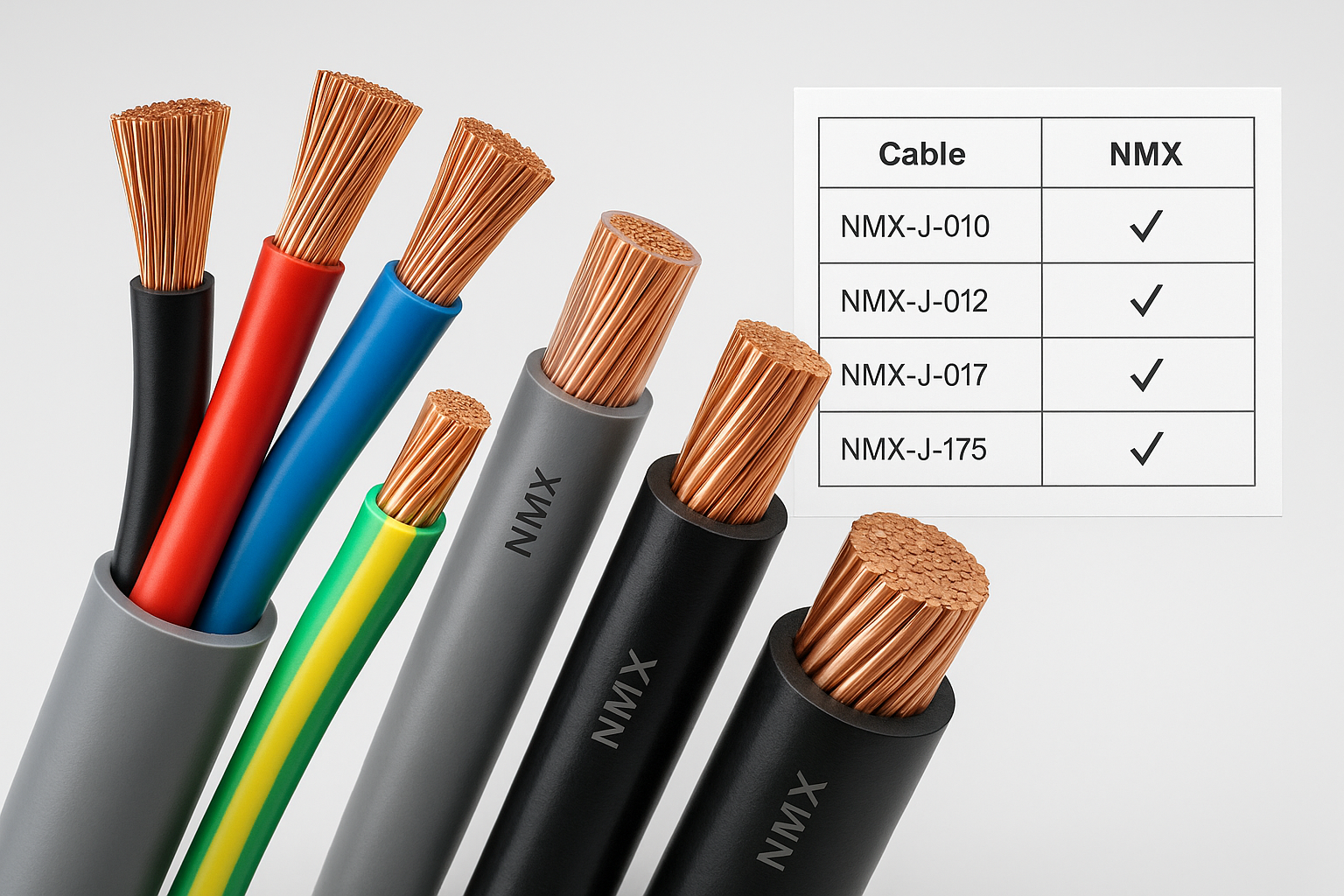

Principales Normas NMX para Conductores
| Norma | Descripción | Aplicación |
|---|---|---|
| NMX-J-142/1-ANCE-2011 | Cables de energía con aislamiento termofijo | 600V, 1000V, 2000V y 5000V |
| NMX-J-451-ANCE-2021 | Cables monoconductores y multiconductores | Aislamiento termofijo |
| NMX-J-761-ANCE-2019 | Cables de instrumentación | Instalaciones eléctricas |
| NMX-J-010-ANCE-2011 | Conductores con aislamiento termoplástico | 600V |
Especificaciones Técnicas Clave
Estas normas establecen:
- Capacidad de corriente: Valores máximos seguros de operación
- Niveles de aislamiento: Resistencia dieléctrica requerida
- Resistencia mecánica: Tolerancia a esfuerzos físicos
- Comportamiento térmico: Rangos de temperatura de operación
Requisitos Fundamentales de Seguridad

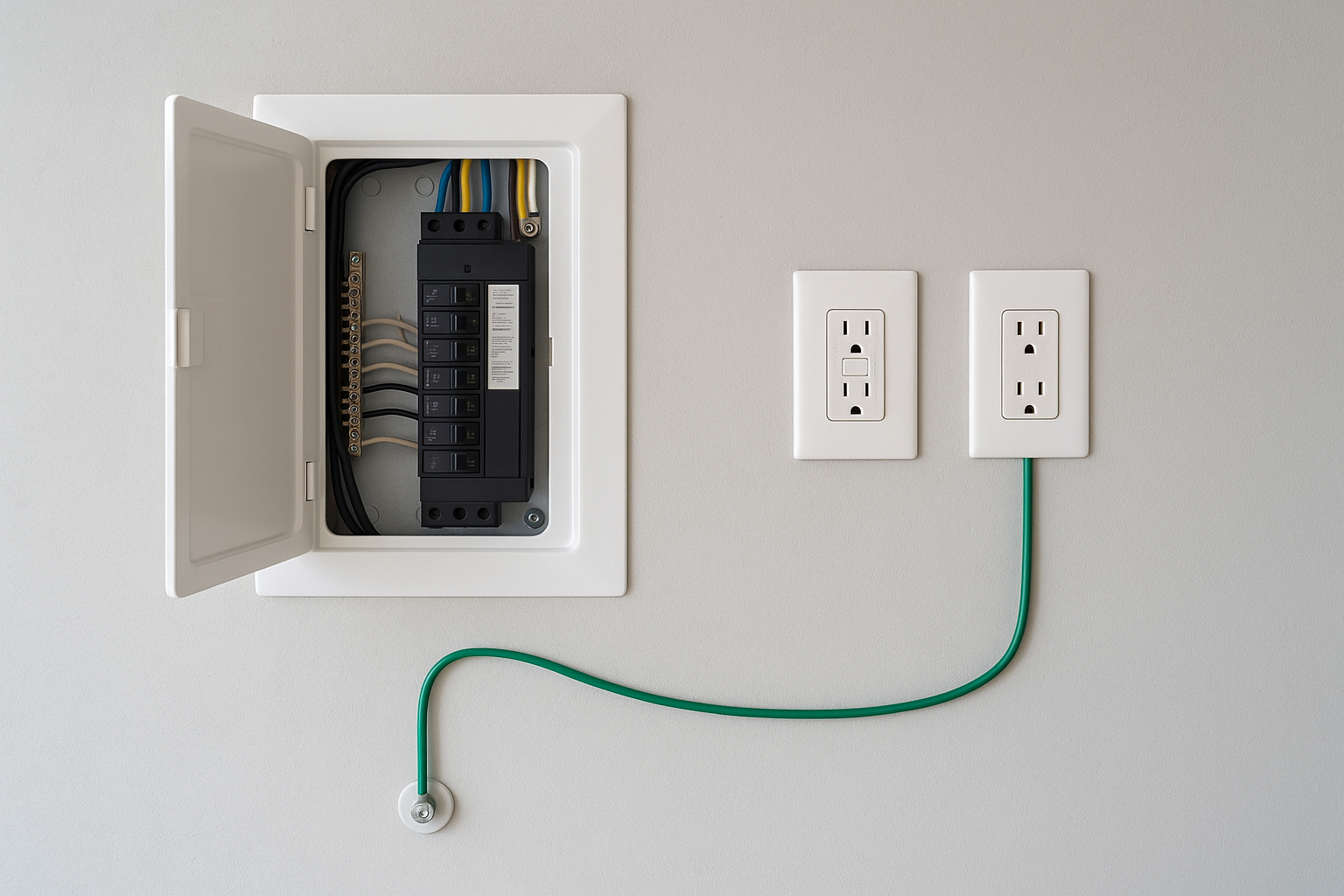

1. Sistema de Puesta a Tierra
La tierra física es un elemento crítico que debe cumplir con especificaciones estrictas:
- Resistencia máxima: No mayor a 25 ohms en condiciones normales
- Continuidad: Conexión ininterrumpida desde el equipo hasta la tierra
- Materiales: Conductores de cobre o materiales equivalentes aprobados
- Dimensionamiento: Calibre apropiado según la corriente de falla esperada
2. Protecciones Eléctricas
Interruptores Termomagnéticos:
- Protección contra sobrecargas (elemento térmico)
- Protección contra cortocircuitos (elemento magnético)
- Coordinación selectiva entre diferentes niveles
Interruptores Diferenciales:
- Detección de corrientes de fuga a tierra
- Desconexión automática en 30mA para circuitos de contactos
- Protección de personas contra electrocución
3. Dimensionamiento de Conductores
El cálculo correcto del calibre de conductores considera:
- Corriente nominal: Capacidad de carga del circuito
- Caída de tensión: Máximo 3% para circuitos derivados
- Temperatura ambiente: Factor de corrección por condiciones climáticas
- Agrupamiento: Reducción de capacidad por proximidad con otros conductores
Aplicaciones por Tipo de Instalación
Instalaciones Residenciales
Características principales:
- Tensión de suministro: 127/220V monofásico o trifásico

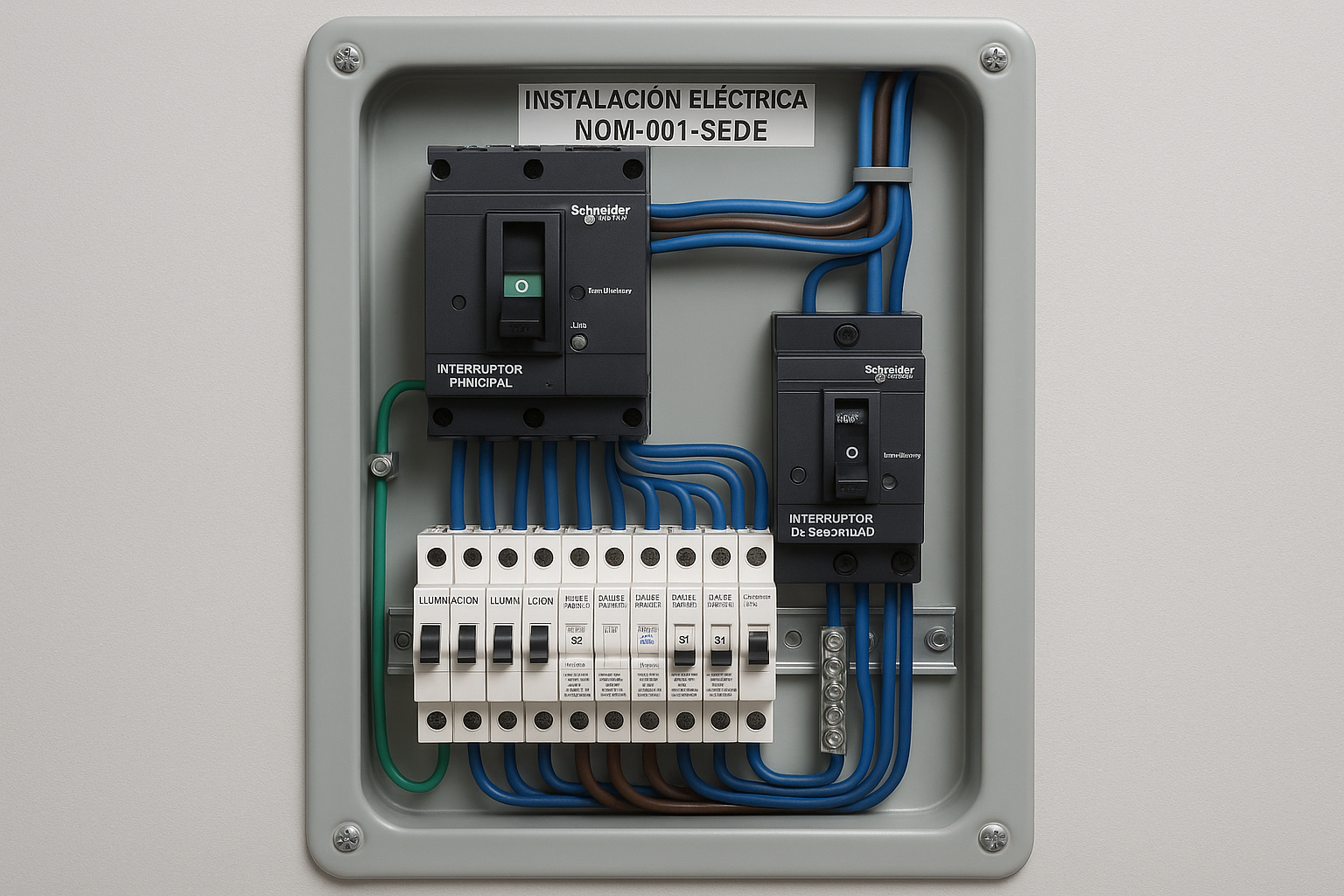

- Centro de carga con interruptores termomagnéticos
- Circuitos separados para iluminación, contactos y equipos especiales
- Tierra física conectada a varilla copperweld
Requisitos específicos:
- Mínimo 2 circuitos derivados para contactos
- Circuito exclusivo para refrigerador
- Protección diferencial en áreas húmedas
- Contactos con polo a tierra en toda la instalación
Instalaciones Comerciales
Consideraciones especiales:
- Sistemas de respaldo y transferencia automática
- Iluminación de emergencia y señalización
- Sistemas de detección y alarma contra incendio
- Tableros de distribución sectorizados

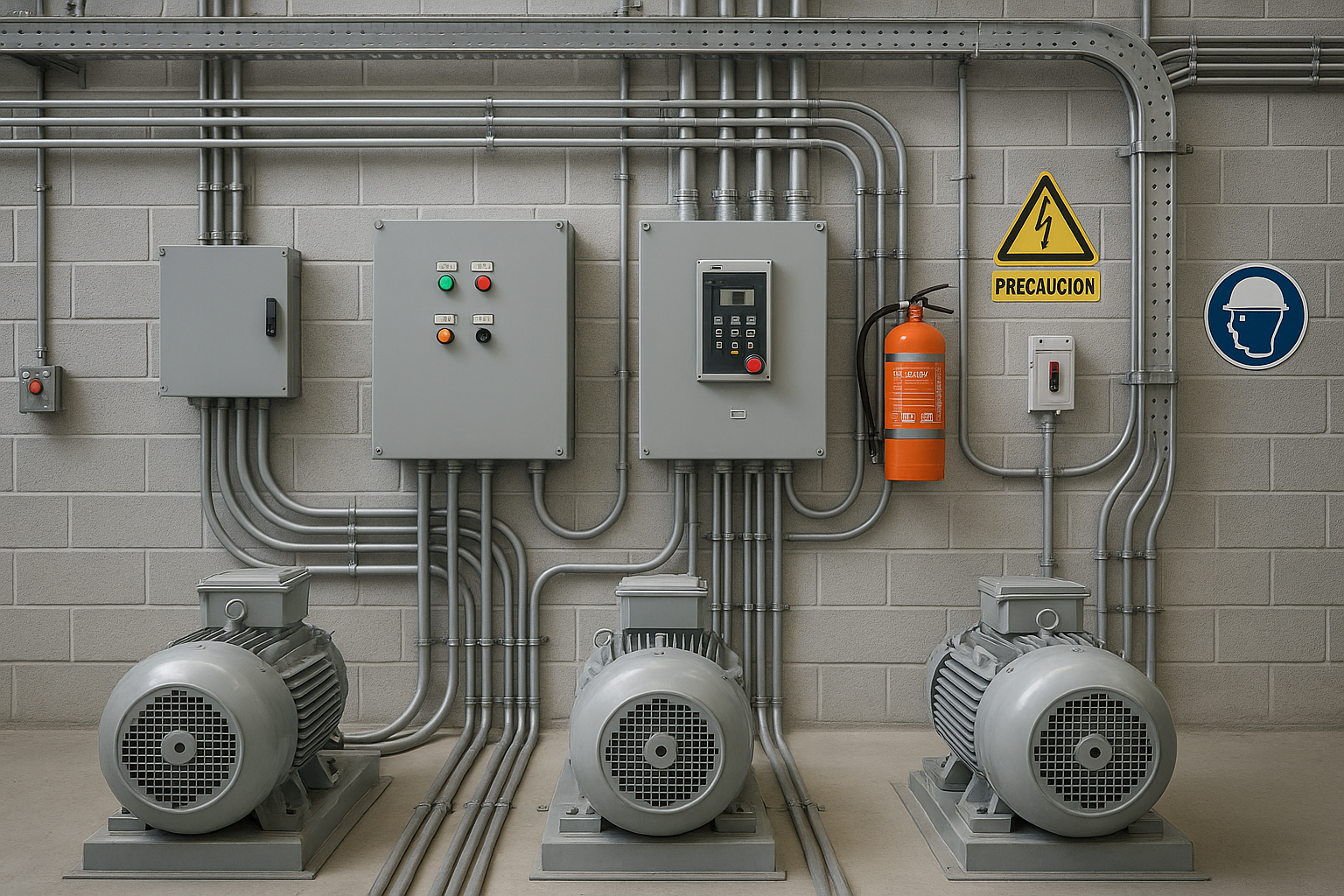

Instalaciones Industriales
Aspectos críticos:
- Motores de alta potencia con arrancadores suaves
- Sistemas de compensación de factor de potencia
- Bancos de capacitores automáticos
- Centros de control de motores (CCM)
- Subestaciones eléctricas internas
Beneficios del Cumplimiento Normativo
Seguridad Operacional
Reducción del 90% en incidentes eléctricos y protección patrimonial
Ventajas Económicas
Reducción del 15-20% en consumo energético y menores costos de mantenimiento
Cumplimiento Legal
Protección ante demandas y evitar sanciones regulatorias
Tendencias y Actualizaciones Futuras
Tecnologías Emergentes
La próxima actualización de la norma considerará:
- Sistemas fotovoltaicos: Integración de energías renovables
- Vehículos eléctricos: Estaciones de carga residenciales y comerciales
- Automatización: Sistemas inteligentes de gestión energética
- Eficiencia energética: Nuevos estándares de consumo
Digitalización
- Monitoreo remoto: Sistemas de supervisión en tiempo real
- Mantenimiento predictivo: Análisis de datos para prevención
- Certificación digital: Procesos electrónicos de validación
- Capacitación virtual: Programas de entrenamiento en línea
Recomendaciones para Profesionales
Capacitación Continua
- Cursos de actualización normativa anuales
- Certificaciones profesionales reconocidas
- Participación en congresos y seminarios técnicos
- Suscripción a publicaciones especializadas
Mejores Prácticas
- Documentación exhaustiva: Registro detallado de cada proyecto
- Control de calidad: Verificación en cada etapa del proceso
- Comunicación efectiva: Coordinación con todos los involucrados
- Mejora continua: Análisis post-proyecto para optimización
¿Necesitas Asesoría en Instalaciones Eléctricas?
En JVD-MX somos expertos en el cumplimiento de normas eléctricas mexicanas. Contamos con un equipo de ingenieros certificados y años de experiencia en proyectos residenciales, comerciales e industriales.
🏢 Servicios Especializados
Instalaciones residenciales, comerciales e industriales
📋 Certificaciones
Cumplimiento NOM-001-SEDE y normas NMX
⚡ Experiencia
+10 años en el sector eléctrico mexicano
🛡️ Garantía
Trabajos certificados con garantía extendida
Conclusiones
El cumplimiento de la NOM-001-SEDE-2012 y las normas NMX relacionadas no es solo una obligación legal, sino una inversión en seguridad, eficiencia y calidad. Para los profesionales del sector eléctrico, mantenerse actualizado con estas normativas es fundamental para brindar servicios de excelencia.
La evolución constante de la tecnología eléctrica requiere que las normas se adapten continuamente. Los profesionales que dominan estos estándares no solo garantizan instalaciones seguras, sino que también se posicionan como líderes en un mercado cada vez más competitivo y exigente.
En JVD-MX, entendemos la importancia crítica de estas normativas y nos comprometemos a ofrecer servicios que no solo cumplan, sino que excedan los estándares establecidos, garantizando instalaciones eléctricas seguras, eficientes y duraderas para nuestros clientes.
